SORESXBACK

C1 — Critique

SORESXBACK

  • Fiche rapide

    Type : Hyperviseur VMware ESXi (PRA + Production usine)

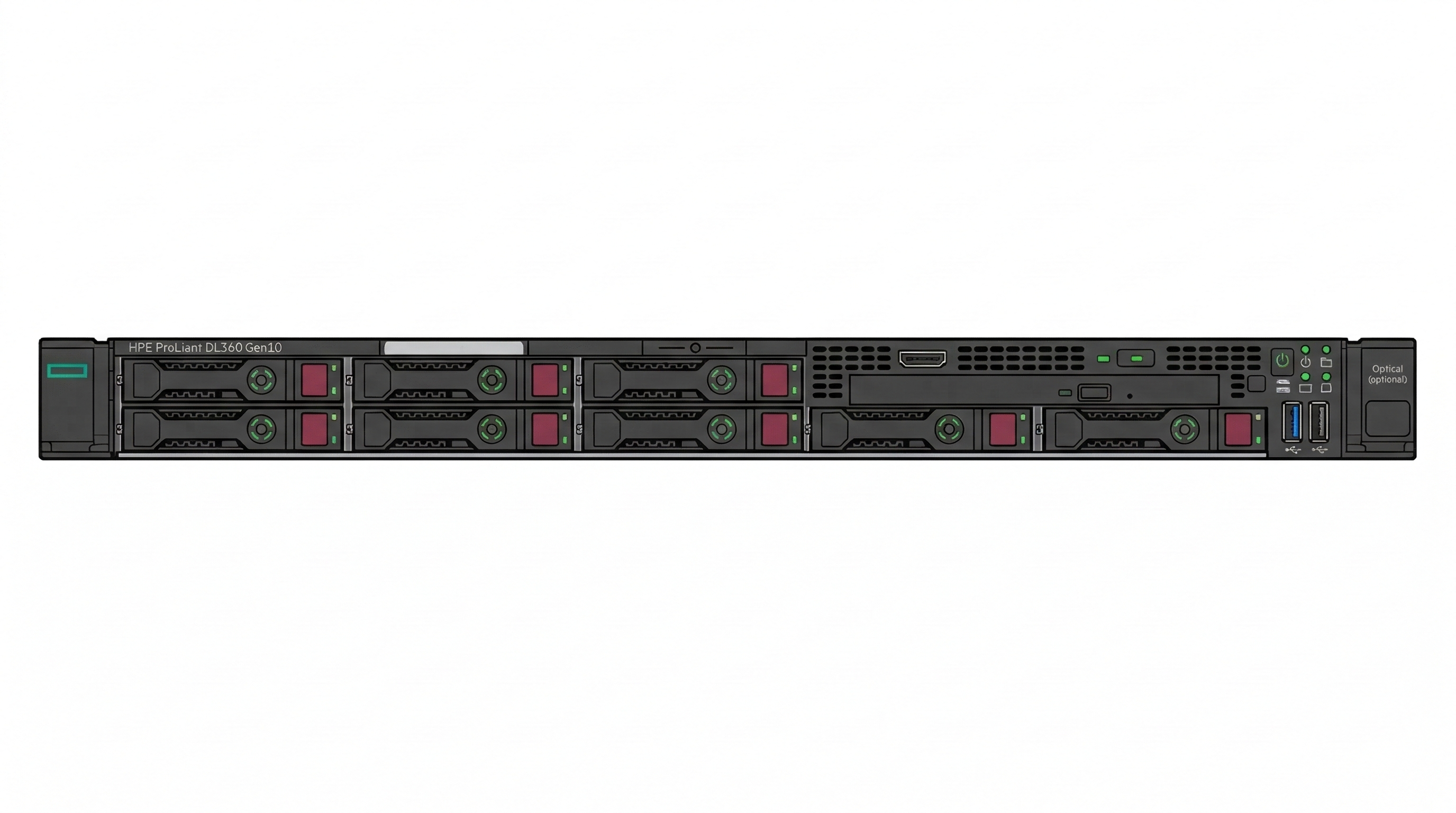

    Modele : HPE ProLiant DL360 Gen10
    Site : Vonnas
    Emplacement : Salle serveur Usine
    IP : 10.1.230.50, 10.1.250.50

  • Dependances

    Depend de : Stockage local, Switches HP 1910-16G usine, Alimentation electrique usine

    Requis par : _SRLV-SERV-APP, _SRLV-SERV-BDD, SORDC2, Replicas Veeam PRA bureaux

Criticite C1 — CRITIQUE

Hyperviseur VMware ESXi — Serveur standalone (hors cluster CLU-Soreal). Double role : production usine (ERP Nutriciel, SORDC2) + PRA bureaux (replicas Veeam). Panne = production usine arretee + plus de PRA pour les bureaux.

Identite

Champ Valeur
Nom systeme soresxback.d-sormg.local
Type Hyperviseur VMware ESXi (PRA + Production usine)
Modele HPE ProLiant DL360 Gen10
S/N CZJ949000L
Product ID 867959-B21
UUID 39373638-3935-5A43-4A39-34393030304C
CPU 2x Intel Xeon Silver 4214 @ 2.20GHz — 12 coeurs / 24 threads par CPU (24c/48t total)
Cache CPU L1 768 KB / L2 12 MB / L3 16,9 MB par CPU
RAM 256 Go DDR4 RDIMM 2933 MHz (8x 32 Go, slots 3/5/8/10 par CPU)
Slots DIMM 24 slots (12 par CPU), 8 occupes, 16 libres
NIC integree HPE Ethernet 1Gb 4-port 331i (Embedded LOM, FW 20.14.54)
MAC ports actifs Port 1 : 08:f1:ea:75:98:94 / Port 2 : 08:f1:ea:75:98:95
NIC a ajouter HPE 534FLR-SFP+ (700751-B21) — 2x SFP+ 10G (Broadcom BCM57810S)
Controleur RAID HPE Smart Array P408i-a SR Gen10 (SAS 12G, slot B, FW 1.99)
Smart Storage Battery HPE Smart Storage Battery (slot 01, FW 0.70)
SD embarquee HPE Dual 8GB MicroSD EM USB Kit (FW 1.3.2.215)
Video Embedded Video Controller (FW 2.5)
Disques 5x MM2000JEFRC (HPE 2TB SAS 12G 7.2K SFF) sur 8 baies SFF
ESXi version 6.7.0 build 15160138
Resource Pool PRA-Soreal
Emplacement Salle serveur Usine
IP VMkernel 10.1.230.50 (V230 — LAN_SERVEUR)
IP iLO 10.1.250.50 (V250 — LAN_MGMT)
iLO Version 1.45 (27/06/2019) — Licence Advanced
iLO Hostname ILOCZJ949000L
iLO MAC 08:F1:EA:80:F6:F4
iLO IP 10.1.250.50/24 (GW 10.1.250.254, DHCP off)
BIOS U32 v2.14 (05/09/2019)
Alimentations 2x 865408-B21 (500W, hot-plug, redundantes)
PSU 1 S/N 5WBXH0E4DCC34R (FW 1.00)
PSU 2 S/N 5WBXH0E4DCD1J6 (FW 1.00)
Energy Pack 875241-B21 (96W, S/N 6WQXL0DB2CN2UR, FW 0.70)
Stockage Local (pas de SAN partage — independant de SAN01)
Statut Actif

POINT CRITIQUE

Ce serveur a un DOUBLE role : 1. Production usine : heberge _SRLV-SERV-APP, _SRLV-SERV-BDD, SORDC2 (VMs originales) 2. PRA bureaux : heberge les replicas Veeam des VMs du cluster CLU-Soreal

Si soresxback tombe = production usine arretee + plus de PRA pour les bureaux.

Credentials d'urgence

Compte Reference coffre-fort
root ESXi Coffre-fort > ESXi > soresxback > root
iLO Administrator Coffre-fort > iLO > soresxback > Administrator

Securite

AUCUN mot de passe en clair dans cette fiche. Consulter le coffre-fort de l'entreprise.

Dependances

Upstream — SORESXBACK depend de :

Composant Impact si absent
Stockage local (interne au serveur) Pas de SAN partage — stockage entierement local
Reseau usine (switches HP 1910-16G) Hote isole, VMs usine inaccessibles
Alimentation electrique usine Coupure = arret brutal — PAS d'onduleur documente pour l'usine (A verifier)

Pas d'onduleur confirme

Contrairement aux bureaux (onduleur Riello), aucun onduleur n'est documente pour la zone usine. A verifier sur site.

Downstream — Depend de SORESXBACK :

Composant Impact si SORESXBACK tombe
_SRLV-SERV-APP + _SRLV-SERV-BDD Production usine arretee (ERP Nutriciel KO)
SORDC2 Plus de DC secondaire, SORDC1 seul
PRA bureaux Plus de site de reprise pour les VMs bureaux
Replication Veeam Jobs de replication echouent

Pas de redondance locale

SORESXBACK est un serveur unique en usine. Aucune redondance locale. La seule reprise possible est sur le cluster bureaux (CLU-Soreal) via les replicas Veeam.

Vue globale

Pour la carte complete des dependances inter-systemes : voir carte-dependances-vonnas

Reseau

Adresses IP

Interface MAC Adresse IP VLAN Usage
331i Port 1 08:f1:ea:75:98:94 10.1.230.50 V230 (LAN_SERVEUR) VMkernel — VMs et management ESXi
331i Port 2 08:f1:ea:75:98:95 10.1.230.50 V230 (LAN_SERVEUR) VMkernel (team/failover)
331i Port 3 08:f1:ea:75:98:96 — — Non connecte
331i Port 4 08:f1:ea:75:98:97 — — Non connecte
iLO 5 — 10.1.250.50 V250 (LAN_MGMT) Acces console hors-bande
534FLR Port 1 (a ajouter) — 10.0.10.6 — Ceph mesh : fibre vers DL380 #1
534FLR Port 2 (a ajouter) — 10.0.10.10 — Ceph mesh : DAC vers DL380 #2

Connexion physique

Element Detail
Localisation reseau Usine — connecte via les switches HP 1910-16G
Uplink usine BAIE_INDUS (FortiSwitch S108F) port1 — SPOF
Stockage Stockage local (pas de connexion SAN01)

SPOF usine

Le lien unique entre les bureaux et l'usine passe par le port1 de BAIE_INDUS (1 Gbps). Ce port est un SPOF critique : s'il tombe, ~73 equipements usine dont soresxback deviennent inaccessibles a distance. L'acces iLO reste possible uniquement en se rendant physiquement sur site usine.

Stockage — Detail des baies

Controleur RAID :

Champ Valeur
Modele HPE Smart Array P408i-a SR Gen10
S/N PEYHC0DRHCY4KA
Firmware 1.99
Cache 2 Go (2097152 KB) — Status OK
Encryption Not Enabled
Ports Port 1I (baies 1-4) + Port 2I (baies 5-8)

Configuration RAID actuelle : Logical Drive 01 — RAID 5 — 7451 GiB — Status OK

Detail des baies :

Baie Port S/N disque Modele Type Capacite FW Config actuelle Config future (Proxmox)
1 1I W462EVXD MM2000JEFRC HDD 7.2K 2 To HPD8 RAID 5 (LD01) Pool HDD Ceph
2 1I W462EVWE MM2000JEFRC HDD 7.2K 2 To HPD8 RAID 5 (LD01) Pool HDD Ceph
3 1I W462D72A MM2000JEFRC HDD 7.2K 2 To HPD8 RAID 5 (LD01) Pool HDD Ceph
4 1I W462EVXF MM2000JEFRC HDD 7.2K 2 To HPD8 RAID 5 (LD01) Pool HDD Ceph
5 2I W462EVWD MM2000JEFRC HDD 7.2K 2 To HPD8 RAID 5 (LD01) Retire (spare)
6 2I — 873351-B21 SSD WI 400 Go — Vide Pool SSD Ceph
7 2I — 873351-B21 SSD WI 400 Go — Vide Pool SSD Ceph
8 2I — 873351-B21 SSD WI 400 Go — Vide Pool SSD Ceph

RAID 5 a supprimer lors de la migration Proxmox

Les 5 HDD sont actuellement en RAID 5 (Logical Drive 01, 7451 GiB). Pour Ceph, il faut supprimer le RAID et passer les disques en mode HBA/JBOD (ou IT mode) sur le P408i-a. Ceph gere sa propre redondance — un RAID hardware en dessous est contre-productif.

SD embarquee :

Champ Valeur
Modele HPE Dual 8GB MicroSD EM USB Kit
S/N 83919040D2809000
Firmware 1.3.2.215

Retrait d'1 HDD pour installer le 4e SSD

Le HDD de la baie 5 est retire pour accueillir le 4e SSD. Les 4x 400Go SSD (1,6 To) permettent un pool Ceph equilibre avec les DL380. Le HDD retire est conserve en spare.

Compatibilite SSD / controleur verifiee

Le 873351-B21 (SAS 12G Write Intensive SFF) est compatible avec le controleur P408i-a SR Gen10 et le chassis 867959-B21 (8 SFF). Confirme par les QuickSpecs HPE (Gen8/Gen9/Gen10).

VMs hebergees (originales — production)

VM Role Criticite Fiche
_SRLV-SERV-APP ERP Nutriciel (Actemium) C1 fiche-reflexe-SRLV-SERV-APP
_SRLV-SERV-BDD BDD Oracle + PostgreSQL C1 fiche-reflexe-SRLV-SERV-BDD
SORDC2 Controleur de domaine secondaire C1 fiche-reflexe-SORDC2

Ordre de demarrage strict

En cas de redemarrage, respecter l'ordre : 1. _SRLV-SERV-BDD en PREMIER (base de donnees) 2. _SRLV-SERV-APP en SECOND (applicatif) 3. SORDC2

VMs hebergees (replicas Veeam — PRA)

Replicas des VMs bureaux (CLU-Soreal) : SORDC1_replication, SorFS1_replication, SORERLA_replication, SorM365_replication, ESMC_replication, Zabbix_replication, etc.

Replicas PRA

Les replicas ne sont PAS actives en temps normal. Elles sont activees par Veeam en cas de basculement PRA.

Total VMs

La synthese indique 14 VMs hebergees sur soresxback (originales + replicas).

Sauvegarde

Champ Valeur
Type A completer
Outil Veeam (replication bidirectionnelle bureaux <-> usine)
Frequence A completer
Dernier statut A completer
Niveau de protection A completer

Replication bidirectionnelle

  • Bureaux -> Usine : les VMs du cluster CLU-Soreal sont repliquees vers soresxback (replicas PRA).
  • Usine -> Bureaux : les VMs usine (_SRLV-SERV-APP, _SRLV-SERV-BDD) ont des replicas sur CLU-Soreal.

Pas de copie hors-site

Aucune copie hors-site documentee pour les VMs usine. A verifier.

Restauration

Source de verite

Procedure embarquee depuis la fiche reflexe Sentinel (A7).

Procedure de redemarrage rapide

Scenario 1 : ESXi ne repond plus

  1. Acceder via iLO : https://10.1.250.50
  2. iLO > Power Management > Reset Server
  3. Attendre redemarrage ESXi (~5-10 min)
  4. Verifier dans vCenter que l'hote est reconnecte
  5. Verifier que les VMs production usine redemarrent :
  6. _SRLV-SERV-BDD en PREMIER
  7. _SRLV-SERV-APP en SECOND
  8. SORDC2

Scenario 2 : Serveur physique eteint

  1. Se rendre physiquement sur l'usine (si iLO inaccessible)
  2. Ou via iLO : https://10.1.250.50 > Power On
  3. Suivre le meme ordre de verification que scenario 1

Scenario 3 : Panne materielle durable

  1. Les VMs usine ont des replicas sur CLU-Soreal (bureaux) :
  2. _SRLV-SERV-APP_replica et _SRLV-SERV-BDD_replica
  3. Basculer via Veeam : activer les replicas sur le cluster bureaux
  4. Attention : les replicas peuvent avoir un decalage de donnees
  5. Contacter HPE pour remplacement materiel

Pas de redondance locale

PAS de redondance locale pour l'usine - soresxback est un serveur unique. La seule reprise est sur le cluster bureaux via Veeam.

Contact support

Historique garantie et support HPE

Periode Type Niveau Statut
03/12/2019 — 01/01/2023 Base Warranty + Foundation Care NBD Onsite Next Business Day ❌ Expire
02/01/2023 — 01/01/2024 1Y PW Tech Care Basic HW Only Onsite + Remote Tech Care ❌ Expire
04/01/2024 — 03/01/2025 1Y PW Tech Care Basic HW Only Onsite + Remote Tech Care ❌ Expire
04/01/2025 — 03/01/2026 1Y PW Tech Care Basic HW Only Onsite + Remote Tech Care ❌ Expire
04/01/2026 — 03/01/2027 1Y PW Tech Care Basic HW Only Onsite + Remote Tech Care ✅ Actif

Contrat actif : - Type : HPE 1Y Post-Warranty Tech Care Basic — Hardware Only - Couverture : Onsite support + Replacement Parts + Remote Technical Support - Debut : 04/01/2026 - Fin : 03/01/2027 - Niveau : Basic Support

Garantie initiale

Serveur achete le 03/12/2019. Garantie constructeur 3 ans (Foundation Care NBD) terminee le 01/01/2023. Depuis, renouvellements annuels en Post-Warranty Tech Care Basic.

Contacts support

Fournisseur Perimetre Portail
HPE Materiel DL360 Gen10 (contrat actif jusqu'au 03/01/2027) support.hpe.com
VMware (Broadcom) Logiciel ESXi (sera remplace par Proxmox) N/A apres migration
Actemium Si impact Nutriciel A completer

Supervision

Non supervise

SORESXBACK n'est couvert par aucun outil de supervision. FortiAnalyzer ne couvre que les equipements Fortinet. Ce serveur heberge la production usine — une panne silencieuse peut passer inapercue. Action requise : integrer cet hote dans un outil de monitoring (Zabbix, PRTG, ou equivalent).

Historique

Date Evenement Auteur
2026-03-24 MAJ : S/N, Product ID, UUID, CPU, RAM, controleur RAID, detail baies, firmware iLO/BIOS, NIC 534FLR a ajouter, SSD 873351-B21 prevus Claude
2026-02-17 Creation de la fiche equipement A2-Cataloger
2026-02-11 Derniere MAJ de la fiche reflexe source A7-Sentinel

Sources

Cette fiche consolide les informations provenant des documents suivants :

Voir aussi

Fiche equipement generee le 2026-02-17 | A2-Cataloger | Embed Obsidian Restauration
