SORESX2

Criticite C1 — CRITIQUE

Hyperviseur VMware ESXi — Second noeud du cluster CLU-Soreal (pair de soresx1). Panne = perte de 50% de capacite de calcul + migration de toutes les VMs sur soresx1.

Identite

Champ Valeur
Nom systeme soresx2.d-sormg.local
Type Hyperviseur VMware ESXi

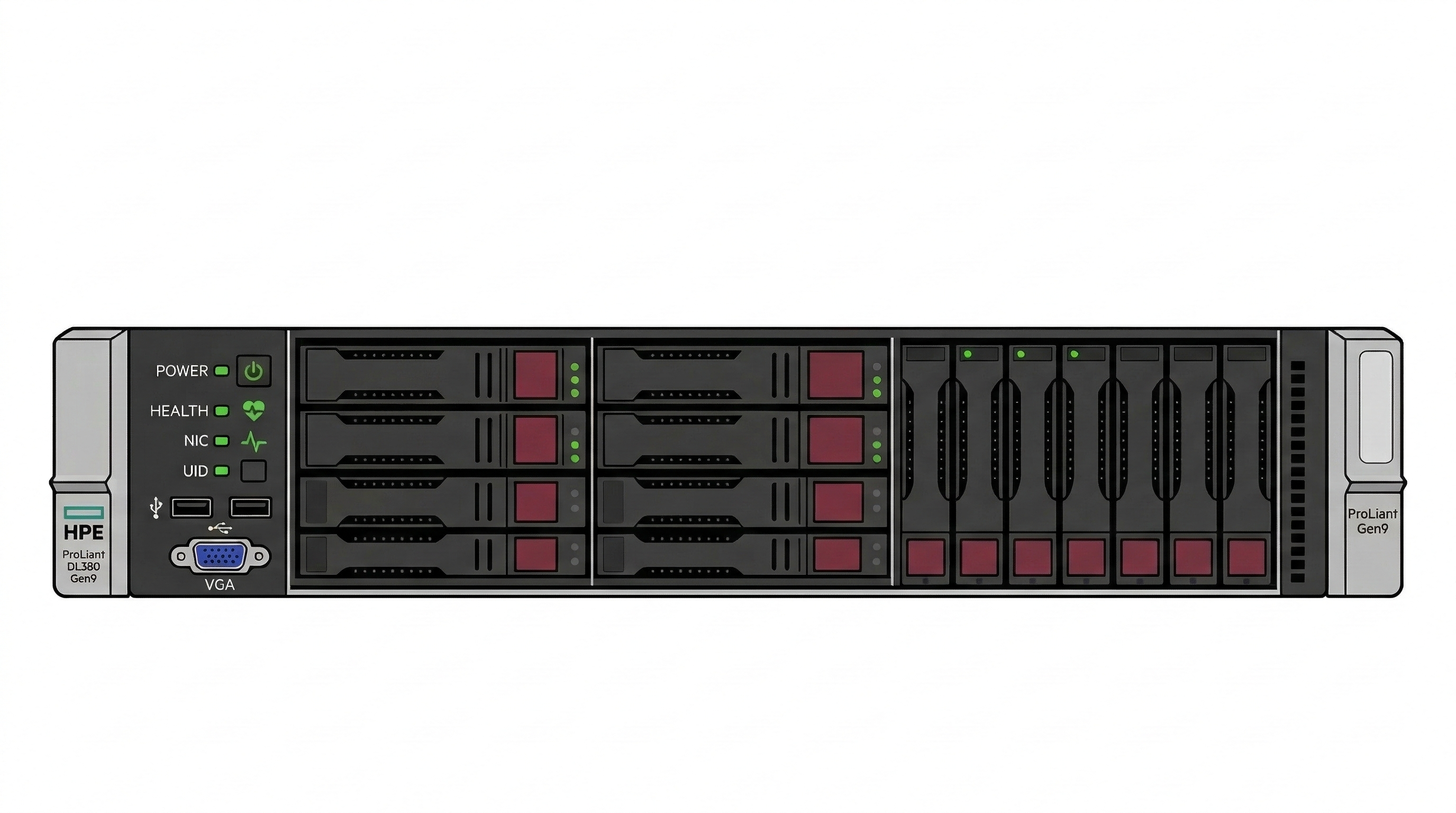

Modele HPE ProLiant DL380 Gen9
S/N A completer
CPU Intel Xeon E5-2650 v3 @ 2.30GHz — 20 Logical Processors
NIC 6 interfaces
MAC physique 38:63:bb:3f:02:98
ESXi version 6.5.0 build 15177306
Cluster CLU-Soreal (avec SORESX1)
Emplacement Salle serveur Bureaux
IP VMkernel 10.1.230.20 (V230 — LAN_SERVEUR)
IP iLO 10.1.250.20 (V250 — LAN_MGMT)
IP Management 10.1.250.21 (V250 — LAN_MGMT)
Statut Actif

Credentials d'urgence

Compte Reference coffre-fort
root ESXi Coffre-fort > ESXi > soresx2 > root
iLO Administrator Coffre-fort > iLO > soresx2 > Administrator

Securite

AUCUN mot de passe en clair dans cette fiche. Consulter le coffre-fort de l'entreprise.

Dependances

Upstream — SORESX2 depend de :

Composant Impact si absent
SAN01 (HPE MSA 2040) Pas de stockage = toutes les VMs inaccessibles
FortiGate-60F + switches Hote isole du reseau — VMs injoignables
BAIE_ADMINISTRATION (FortiSwitch S124E) Trunk reseau coupe — meme effet qu'isolation
Alimentation electrique + Onduleur Riello Coupure = arret brutal de l'hote et de toutes ses VMs

Downstream — Depend de SORESX2 :

Composant Impact si SORESX2 tombe
Toutes les VMs du cluster CLU-Soreal Doivent migrer ou redemarrer sur SORESX1
Capacite cluster Perte de 50% de la puissance de calcul

Mitigation

  • soresx1 peut heberger toutes les VMs en mode degrade (performances reduites).
  • VMware HA (si configure) peut redemarrer automatiquement les VMs sur soresx1.
  • Le cluster CLU-Soreal assure la redondance compute.

Vue globale

Pour la carte complete des dependances inter-systemes : voir carte-dependances-vonnas

Reseau

Adresses IP

Interface Adresse IP VLAN Usage
VMkernel 10.1.230.20 V230 (LAN_SERVEUR) Trafic VMs et management ESXi
iLO (actif) 10.1.250.20 V250 (LAN_MGMT) Acces console hors-bande
Management 10.1.250.21 V250 (LAN_MGMT) Reference management alternative

Connexion physique

Element Detail
Switch BAIE_ADMINISTRATION (FortiSwitch S124E)
Ports port9, port10, port11, port12
Trunk Trunk_ESXI2 — Static 4x1G (agregat)
Statut trunk 4/4 actifs
VLANs transportes 8 VLANs
MACs vus 38:63:bb:3f:02:98 (physique) + 5 MACs VMs
Stockage SAN01 connecte via SAS direct

VMs hebergees

Fait partie du cluster CLU-Soreal avec SORESX1. Les VMs peuvent migrer entre les deux hotes.

VMs presentes sur le cluster (affectation exacte entre soresx1 et soresx2 a completer) :

VM Criticite Fiche
SORDC1 C1 fiche-reflexe-SORDC1
SorFS1 — —
SORERLA C2 fiche-reflexe-SORERLA
SorM365 C2 fiche-reflexe-SORM365
ESMC_Appliance C2 fiche-reflexe-ESMC
VCSA7 C1 fiche-reflexe-VCSA7
Zabbix — —

VMs supplementaires

Le cluster heberge egalement des VMs decommissionnees et des replicas (non listees ici). La synthese indique 10 VMs sur soresx2 contre 9 sur soresx1.

Sauvegarde

Champ Valeur
Type Sauvegarde de configuration (pas de backup de l'hyperviseur lui-meme)
Outil Veeam Configuration Backup Job
Frequence Quotidien
Dernier statut A completer
Niveau de protection 1 (config backup uniquement)

Sauvegarde des VMs

Les VMs hebergees sur cet hote sont sauvegardees individuellement par Veeam (voir matrice-sauvegardes pour le detail par VM). L'hyperviseur lui-meme n'est pas une cible de sauvegarde complete.

Pas de copie hors-site

La configuration ESXi n'a qu'un seul niveau de protection (backup local Veeam). Pas de copie USB ni cloud.

Restauration

Source de verite

Procedure embarquee depuis la fiche reflexe Sentinel (A7).

Procedure de redemarrage rapide

Identique a soresx1, avec les IPs de soresx2 :

  1. iLO : https://10.1.250.20
  2. iLO > Power Management > Reset Server ou Power On
  3. Attendre redemarrage ESXi (~5-10 min)
  4. Verifier dans vCenter que l'hote est reconnecte

Scenarios detailles

Voir la fiche-reflexe-SORESX1 pour les scenarios detailles (panne soft, panne hard, panne materielle).

Contact support

Fournisseur Perimetre Telephone Portail N° contrat
HPE Materiel DL380 Gen9 A completer A completer A completer
VMware (Broadcom) Logiciel ESXi A completer A completer A completer

Garantie et contrat

Les informations de garantie et de contrat de support sont a completer. Voir annuaire-fournisseurs pour le suivi global.

Supervision

Non supervise

SORESX2 n'est couvert par aucun outil de supervision. FortiAnalyzer ne couvre que les equipements Fortinet. Action requise : integrer cet hote dans un outil de monitoring (Zabbix, PRTG, ou equivalent).

Historique

Date Evenement Auteur
2026-02-17 Creation de la fiche equipement A2-Cataloger
2026-02-11 Derniere MAJ de la fiche reflexe source A7-Sentinel

Sources

Cette fiche consolide les informations provenant des documents suivants :

Voir aussi

Fiche equipement generee le 2026-02-17 | A2-Cataloger | Embed Obsidian Restauration
