SORESX1

Criticite C1 — CRITIQUE

Hyperviseur VMware ESXi — Noeud principal du cluster CLU-Soreal. Panne = perte de 50% de capacite de calcul + migration de toutes les VMs sur soresx2.

Identite

Champ Valeur
Nom systeme soresx1.d-sormg.local
Type Hyperviseur VMware ESXi

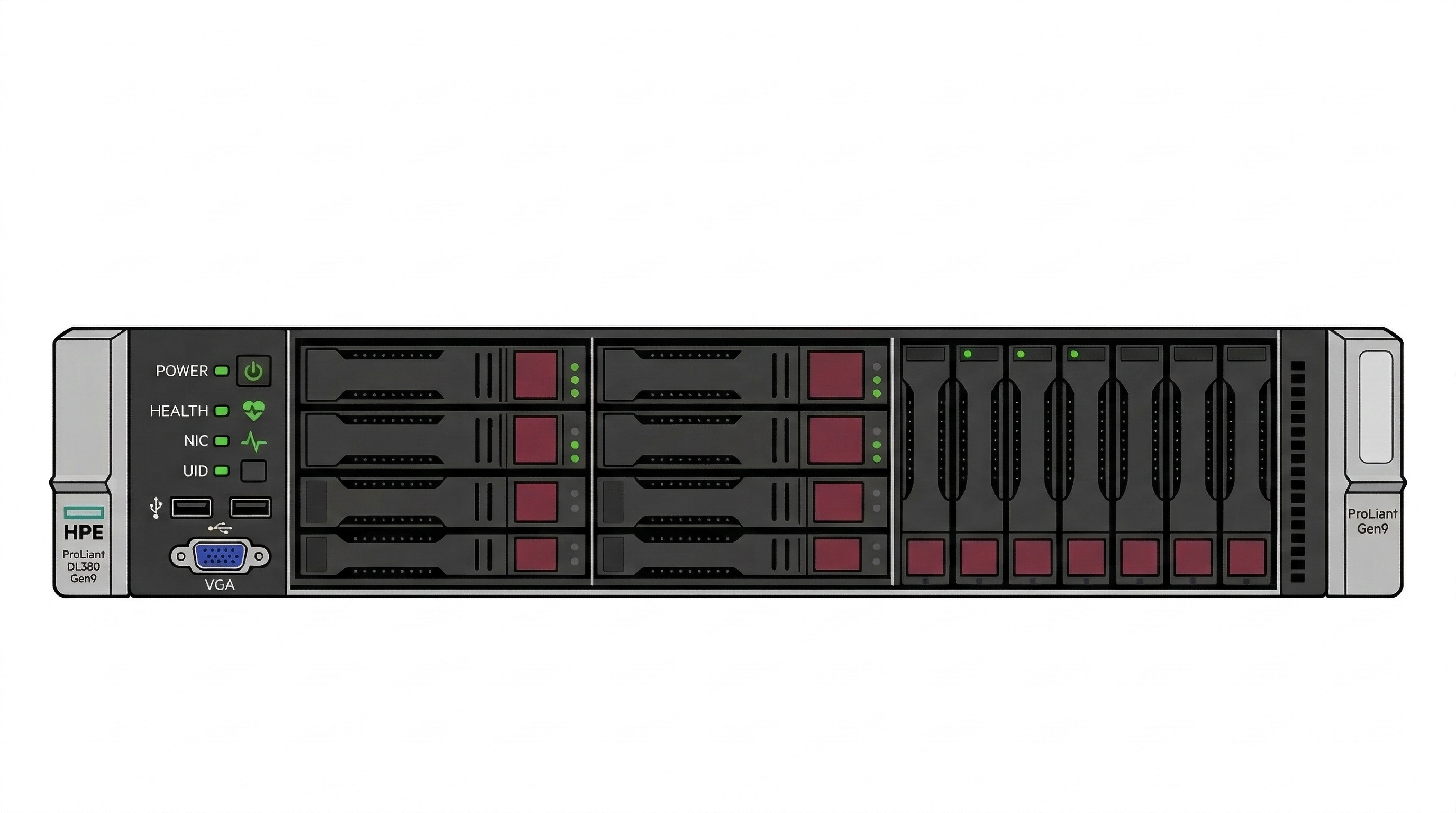

Modele HPE ProLiant DL380 Gen9
S/N A completer
CPU Intel Xeon E5-2650 v3 @ 2.30GHz — 20 Logical Processors
NIC 6 interfaces
MAC physique 38:63:bb:3f:a3:98
ESXi version 6.5.0 build 15177306
Cluster CLU-Soreal (avec SORESX2)
Emplacement Salle serveur Bureaux
IP VMkernel 10.1.230.10 (V230 — LAN_SERVEUR)
IP iLO 10.1.250.10 (V250 — LAN_MGMT)
IP ancienne iLO 10.1.250.11 (Decomm)
Statut Actif

Credentials d'urgence

Compte Reference coffre-fort
root ESXi Coffre-fort > ESXi > soresx1 > root
iLO Administrator Coffre-fort > iLO > soresx1 > Administrator

Securite

AUCUN mot de passe en clair dans cette fiche. Consulter le coffre-fort de l'entreprise.

Dependances

Upstream — SORESX1 depend de :

Composant Impact si absent
SAN01 (HPE MSA 2040) Pas de stockage = toutes les VMs inaccessibles
FortiGate-60F + switches Hote isole du reseau — VMs injoignables
BAIE_ADMINISTRATION (FortiSwitch S124E) Trunk reseau coupe — meme effet qu'isolation
Alimentation electrique + Onduleur Riello Coupure = arret brutal de l'hote et de toutes ses VMs

Trunk degrade

Le trunk Trunk_ESXI1 (port5-8 sur BAIE_ADMINISTRATION) est degrade a 2/4 ports : port5 et port6 sont DOWN. Bande passante reduite a 2 Gbps au lieu de 4 Gbps.

Downstream — Depend de SORESX1 :

Composant Impact si SORESX1 tombe
Toutes les VMs du cluster CLU-Soreal Doivent migrer ou redemarrer sur SORESX2
Capacite cluster Perte de 50% de la puissance de calcul

Mitigation

  • soresx2 peut heberger toutes les VMs en mode degrade (performances reduites).
  • VMware HA (si configure) peut redemarrer automatiquement les VMs sur soresx2.
  • Le cluster CLU-Soreal assure la redondance compute.

Vue globale

Pour la carte complete des dependances inter-systemes : voir carte-dependances-vonnas

Reseau

Adresses IP

Interface Adresse IP VLAN Usage
VMkernel 10.1.230.10 V230 (LAN_SERVEUR) Trafic VMs et management ESXi
iLO (actif) 10.1.250.10 V250 (LAN_MGMT) Acces console hors-bande
iLO (ancien) 10.1.250.11 V250 (LAN_MGMT) Decomm — ne plus utiliser

Connexion physique

Element Detail
Switch BAIE_ADMINISTRATION (FortiSwitch S124E)
Ports port5, port6, port7, port8
Trunk Trunk_ESXI1 — Static 4x1G (agrégat)
VLANs transportes 8 VLANs
MACs vus 38:63:bb:3f:a3:98 (physique) + 6 MACs VMs
Stockage SAN01 connecte via SAS direct

ALERTE — Trunk degrade

port5 et port6 sont DOWN sur le trunk Trunk_ESXI1. - Bande passante effective : 2 Gbps au lieu de 4 Gbps. - Aucune redondance LACP (tous les trunks sont en mode Static). - Action requise : diagnostiquer les ports 5 et 6 sur BAIE_ADMINISTRATION.

SPOF identifie

Tous les trunks du site Vonnas sont en mode Static (pas de LACP). En cas de boucle ou de panne partielle, le comportement est imprevisible.

VMs hebergees

Fait partie du cluster CLU-Soreal avec SORESX2. Les VMs peuvent migrer entre les deux hotes.

VM Criticite Fiche
SORDC1 C1 fiche-reflexe-SORDC1
SorFS1 — —
SORERLA C2 fiche-reflexe-SORERLA
SorM365 C2 fiche-reflexe-SORM365
ESMC_Appliance C2 fiche-reflexe-ESMC
VCSA7 C1 fiche-reflexe-VCSA7
Zabbix — —

VMs supplementaires

Le cluster heberge egalement des VMs decommissionnees et des replicas (non listees ici).

Sauvegarde

Champ Valeur
Type Sauvegarde de configuration (pas de backup de l'hyperviseur lui-meme)
Outil Veeam Configuration Backup Job
Frequence Quotidien a 10:00
Dernier statut Success
Niveau de protection 1 (config backup uniquement)

Sauvegarde des VMs

Les VMs hebergees sur cet hote sont sauvegardees individuellement par Veeam (voir matrice-sauvegardes pour le detail par VM). L'hyperviseur lui-meme n'est pas une cible de sauvegarde complete.

Pas de copie hors-site

La configuration ESXi n'a qu'un seul niveau de protection (backup local Veeam). Pas de copie USB ni cloud.

Restauration

Source de verite

Procedure embarquee depuis la fiche reflexe Sentinel (A7).

Procedure de redemarrage rapide

Scenario 1 : ESXi ne repond plus mais serveur physique OK

  1. Acceder via iLO : https://10.1.250.10
  2. iLO > Power Management > Reset Server
  3. Attendre redemarrage ESXi (~5-10 min)
  4. Verifier dans vCenter que l'hote est reconnecte

Scenario 2 : Serveur physique eteint / plante

  1. Acceder via iLO : https://10.1.250.10
  2. iLO > Power Management > Power On
  3. Surveiller le POST dans la console iLO (Remote Console)
  4. Attendre demarrage ESXi (~5-10 min)
  5. Verifier dans vCenter que l'hote est reconnecte et les VMs redemarrees

Scenario 3 : Panne materielle (iLO accessible mais ESXi ne boot pas)

  1. Verifier les LEDs et logs iLO > System Information > Health Summary
  2. Identifier le composant defaillant (disque, RAM, alimentation)
  3. Si soresx1 est indisponible durablement : s'assurer que toutes les VMs tournent sur soresx2
  4. Contacter HPE pour remplacement materiel

Verification post-redemarrage

  1. vCenter > soresx1 > Summary : etat "Connected"
  2. Verifier que les VMs sont redemarrees (ou les demarrer manuellement)
  3. dcdiag /q sur SORDC1 pour verifier l'AD

Contact support

Fournisseur Perimetre Telephone Portail N° contrat
HPE Materiel DL380 Gen9 A completer A completer A completer
VMware (Broadcom) Logiciel ESXi A completer A completer A completer

Garantie et contrat

Les informations de garantie et de contrat de support sont a completer. Voir annuaire-fournisseurs pour le suivi global.

Supervision

Non supervise

SORESX1 n'est couvert par aucun outil de supervision. FortiAnalyzer ne couvre que les equipements Fortinet. Action requise : integrer cet hote dans un outil de monitoring (Zabbix, PRTG, ou equivalent).

Historique

Date Evenement Auteur
2026-02-17 Refactoring embed Obsidian (Restauration via fiche reflexe) A2-Cataloger
2026-02-17 Creation de la fiche equipement (POC vue equipement) Tom
2026-02-11 Derniere MAJ de la fiche reflexe source A7-Sentinel

Sources

Cette fiche consolide les informations provenant des documents suivants :

Voir aussi

Fiche equipement generee le 2026-02-17 | A2-Cataloger | Embed Obsidian Restauration
