BUR_QUALITE_8P¶
Criticite C2
Switch minimal du bureau qualite — 2 telephones Yealink VoIP et 1 PC. Usage tres faible (2/8 ports = 25%). Impact limite au service qualite uniquement.
Identite¶

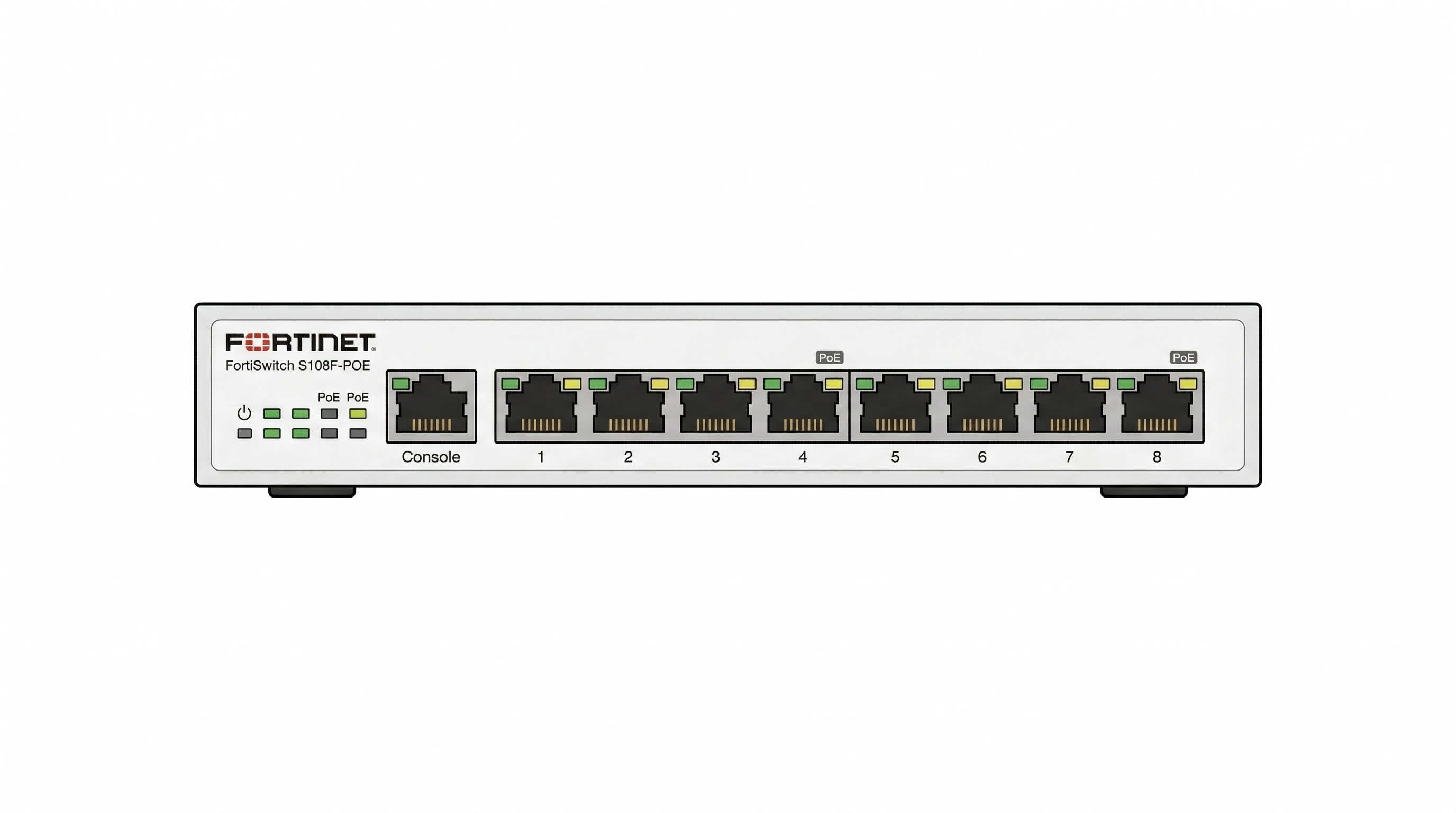

| Champ | Valeur |
|---|---|
| Nom | BUR_QUALITE_8P |
| Modele | Fortinet FortiSwitch S108F-POE |
| S/N | S108FPTV21002954 |
| OS | FortiSwitchOS |
| Firmware | v7.6.0 |
| IP FortiLink | 10.255.1.5 |
| Ports | 8 cuivre PoE + 2 SFP (10 total) |
| Ports occupes | 2/8 PoE (25%) |
| Emplacement | Bureau qualite |
| Criticite | C2 |
| Statut | Actif |
Firmware plus recent
Ce switch est en v7.6.0 alors que les autres FortiSwitch du site sont en v7.2.x. Verifier si une mise a jour homogene est prevue.
Credentials¶
Gestion centralisee
Ce switch est entierement gere via FortiLink depuis le FortiGate-60F. Il n'a pas de credentials propres accessibles directement. Pour l'administration, utiliser l'interface du FortiGate.
| Acces | Reference |
|---|---|
| FortiGate GUI | https://10.1.250.254 — voir credentials FortiGate-60F |
| FortiGate CLI | Console serie ou SSH vers FortiGate |
Position dans la topologie FortiLink¶
FortiGate 60F (controller)
└── FortiLink
└── BAIE_ADMINISTRATION (S124E, 10.255.1.3) ── coeur bureaux
├── BAIE_BUREAU_48POE (S148F-FPOE, 10.255.1.6) ── bureaux PoE
│ ├── BAIE_BUREAU_24 (S124F, 10.255.1.4)
│ └── **BUR_QUALITE_8P (S108F-POE, 10.255.1.5)** ── qualite <-- ICI
└── BAIE_INDUS (S108F, 10.255.1.2)
- Upstream : connecte a BAIE_BUREAU_48POE via FortiLink (cascade niveau 3)
- Downstream : aucun switch en aval (feuille de l'arbre FortiLink)
Affectation des ports¶
Ports actifs¶
| Port | VLAN | MAC | Equipement |
|---|---|---|---|
| 1 | _default + LAN_VOIP | 24:9a:d8:a2:2f:0f (V50+V1) + 98:ee:cb:9e:dd:4a (V1) |
Yealink VoIP + PC qualite |
| 2 | _default + LAN_VOIP | 24:9a:d8:a2:2d:05 (V50+V1) |
Yealink VoIP + PC derriere |
Ports libres¶
| Port | VLAN | Statut |
|---|---|---|
| 3-8 | _default | LIBRE |
| 9-10 | SFP | LIBRE |
6 ports PoE cuivre + 2 SFP disponibles.
Trunks¶
| Trunk | Direction | Destination | Remarque |
|---|---|---|---|
| FortiLink upstream | Vers BAIE_BUREAU_48POE | Trunk-id 0 (vu cote aval) | Lien FortiLink principal |
Aucun trunk de donnees configure sur ce switch.
Dependances¶
Upstream — BUR_QUALITE_8P depend de :¶
| Composant | Impact si absent |
|---|---|
| BAIE_BUREAU_48POE (FortiSwitch S148F-FPOE) | Perte du lien FortiLink — switch isole |
| BAIE_ADMINISTRATION (FortiSwitch S124E) | Idem (cascade) |
| FortiGate-60F | Perte du management FortiLink |
| Alimentation electrique bureaux | Arret complet du switch et des equipements PoE |
Downstream — Depend de BUR_QUALITE_8P :¶
| Composant | Nature | Impact si perte |
|---|---|---|
| 2 telephones Yealink (port1, port2) | PoE + VoIP VLAN 50 | Perte de la telephonie du bureau qualite |
| 1 PC qualite (port1, passthrough) | Acces reseau VLAN 1 | Perte de connectivite du poste qualite |
Vue globale
Pour la carte complete des dependances : voir carte-dependances-vonnas
Reseau¶
Adresse IP¶
| Interface | Adresse | Remarque |
|---|---|---|
| FortiLink management | 10.255.1.5 |
Adresse attribuee par le FortiGate via FortiLink |
VLANs transportes¶
| VLAN | Nom | Usage sur ce switch |
|---|---|---|
| V1 | LAN_ADMIN (_default) | PC qualite (passthrough derriere Yealink) |
| V50 | LAN_VOIP | 2 telephones Yealink |
Sauvegarde¶
| Champ | Valeur |
|---|---|
| Methode | Configuration stockee sur le FortiGate via FortiLink |
| Frequence | Temps reel (synchronisation FortiLink permanente) |
| RPO | ~0 (synchronisation continue) |
| Statut | OK |
Aucun backup autonome
Le FortiSwitch ne stocke pas sa propre configuration de maniere independante. Toute la config est poussee par le FortiGate via FortiLink. Attention : la configuration du FortiGate lui-meme n'est pas sauvegardee automatiquement (voir FortiGate-60F).
Restauration¶
A REDIGER
Aucune fiche reflexe n'existe pour cet equipement. Procedure de restauration a creer par Sentinel (A7).
Informations connues¶
- Les FortiSwitch sont geres via FortiLink depuis le FortiGate-60F
- En cas de remplacement : connecter le nouveau switch, il sera auto-provisionne par FortiLink
- Configuration stockee sur le FortiGate (pas sur le switch lui-meme)
- Commande de verification :
execute switch-controller get-conn-status
Contact support¶
| Entite | Contact | Remarque |
|---|---|---|
| Fortinet (constructeur) | A completer | Support materiel et logiciel FortiSwitchOS |
| ALLEO (infogerant) | A completer | Gestion quotidienne via FortiGate, monitoring FortiAnalyzer |
Supervision¶
| Outil | Type | Couverture | Remarque |
|---|---|---|---|
| FortiLink | Monitoring integre | Etat ports, VLANs, PoE | Via interface FortiGate (Switch Controller) |
| FortiAnalyzer | Logs, reporting | Logs via FortiGate (indirect) | Gere par prestataire externe (ALLEO) |
Supervision partielle
Pas de metriques bande passante par port. Les alertes sont gerees par le prestataire — seuils non communiques.
Historique¶
| Date | Evenement | Auteur |
|---|---|---|
| 2026-02-17 | Creation de la fiche equipement | A2-Cataloger |
| — | A completer : date de mise en service | — |
| — | A completer : historique firmware | — |
Sources¶
| Document | Informations extraites |
|---|---|
| FortiGate-60F | Table FortiLink, topologie, IPs, firmware |
| infrastructure-vonnas-synthese | S/N, modele, ports actifs, telephonie |
| cablage-brassage-vonnas | Detail port-par-port, MACs Yealink |
| topologie-reseau-vonnas | Position dans l'arbre FortiLink |
| documentation-supervision-vonnas | Couverture supervision |
| carte-dependances-vonnas | Dependances inter-systemes |
Voir aussi¶
- FortiGate-60F — Controller FortiLink (firewall/routeur principal)
- BAIE_ADMINISTRATION — FortiSwitch coeur bureaux
- BAIE_BUREAU_48POE — FortiSwitch upstream (bureaux PoE)
- BAIE_BUREAU_24 — FortiSwitch pair (bureaux, meme niveau cascade)
- topologie-reseau-vonnas — Topologie physique et logique
- cablage-brassage-vonnas — Mapping port-par-port complet
Fiche equipement generee le 2026-02-17 | A2-Cataloger | Pas de fiche reflexe
