BAIE_BUREAU_48POE

Criticite C2

Switch bureaux PoE — heberge 18 telephones Yealink VoIP, 3 bornes WiFi FortiAP et la badgeuse. Panne = perte de la telephonie bureaux, du WiFi et de l'acces aux switches BAIE_BUREAU_24 et BUR_QUALITE_8P en cascade.

Identite

Champ Valeur
Nom BAIE_BUREAU_48POE

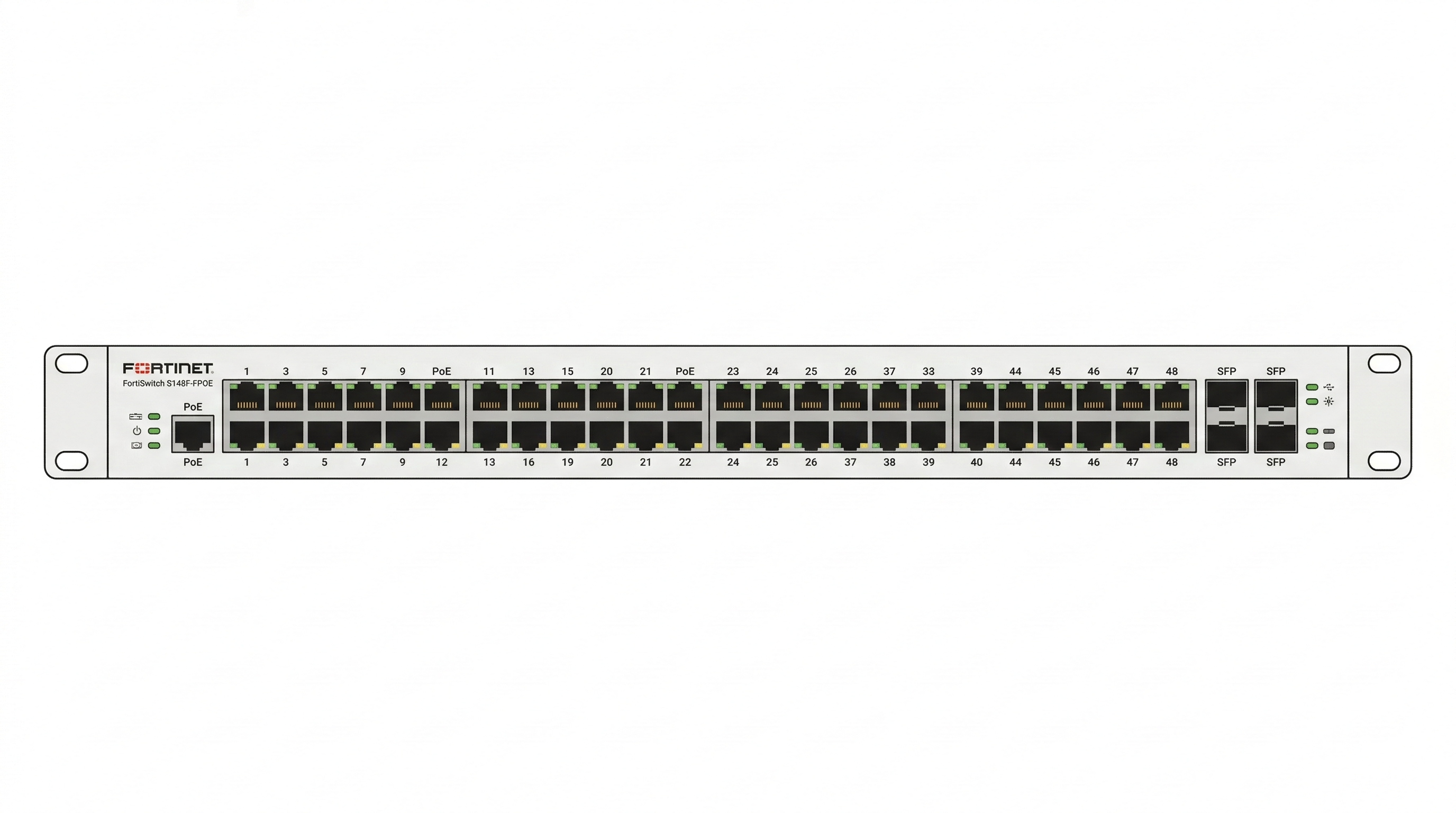

Modele Fortinet FortiSwitch S148F-FPOE
S/N S148FFTF23055545
OS FortiSwitchOS
Firmware v7.2.4
IP FortiLink 10.255.1.6
Ports 48 cuivre PoE + 4 SFP (52 total)
Ports occupes 24/48 cuivre (50%)
Emplacement Bureaux
Criticite C2
Statut Actif

Credentials

Gestion centralisee

Ce switch est entierement gere via FortiLink depuis le FortiGate-60F. Il n'a pas de credentials propres accessibles directement. Pour l'administration, utiliser l'interface du FortiGate.

Acces Reference
FortiGate GUI https://10.1.250.254 — voir credentials FortiGate-60F
FortiGate CLI Console serie ou SSH vers FortiGate
FortiGate 60F (controller)
└── FortiLink
    └── BAIE_ADMINISTRATION (S124E, 10.255.1.3) ── coeur bureaux
        ├── **BAIE_BUREAU_48POE (S148F-FPOE, 10.255.1.6)** ── bureaux PoE  <-- ICI
        │   ├── BAIE_BUREAU_24 (S124F, 10.255.1.4)
        │   └── BUR_QUALITE_8P (S108F-POE, 10.255.1.5)
        └── BAIE_INDUS (S108F, 10.255.1.2)
  • Upstream : connecte a BAIE_ADMINISTRATION via FortiLink (cascade niveau 2)
  • Downstream : distribue vers BAIE_BUREAU_24 et BUR_QUALITE_8P

Affectation des ports

Pattern : telephone Yealink branche sur le port, PC branche derriere en passthrough. VLAN 50 (LAN_VOIP) pour le telephone, VLAN 1 (_default) pour le PC.

Port MAC Yealink VoIP actif Note
2 24:9a:d8:a2:26:83 V50 —
3 24:9a:d8:a2:2f:6f V50+V1 PC derriere
6 24:9a:d8:a2:26:11 V1 seul Pas de trafic VoIP — a verifier
8 24:9a:d8:a2:25:c3 V50+V1 PC derriere
9 24:9a:d8:a2:2e:dd V1 seul Pas de trafic VoIP — a verifier
11 24:9a:d8:a2:24:d5 V50+V1 PC derriere
12 24:9a:d8:a2:26:b9 V50+V1 PC derriere
13 24:9a:d8:a2:2b:11 V50+V1 PC derriere
20 24:9a:d8:a2:2d:19 V50+V1 PC derriere
23 24:9a:d8:a2:25:b1 V50+V1 PC derriere
29 24:9a:d8:a2:26:37 V50+V1 PC derriere
31 24:9a:d8:a2:25:c5 V50+V1 PC derriere
32 24:9a:d8:a2:34:21 V50+V1 PC derriere
33 24:9a:d8:a2:26:3b V50+V1 PC derriere
35 24:9a:d8:a2:2d:09 V50+V1 PC derriere
38 24:9a:d8:a2:2e:d9 V50+V1 PC derriere
39 24:9a:d8:a2:26:3d V50+V1 PC derriere
43 24:9a:d8:a2:2d:2b V50+V1 PC derriere

2 telephones sans VoIP

Ports 6 et 9 : telephones Yealink presents mais uniquement sur VLAN 1 — pas de trafic VoIP (VLAN 50). Verifier la configuration des telephones.

FortiAP — Bornes WiFi (3 ports PoE)

Port MAC FortiAP Borne IP VLAN
14 48:3a:02:10:0b:40 Borne_Etage_Couloir 10.1.250.102 V250 (LAN_MGMT)
15 48:3a:02:10:33:40 Borne_RdC_Couloir_info 10.1.250.101 V250 (LAN_MGMT)
17 48:3a:02:0d:7e:20 Borne_Etage_Salle_reunion 10.1.250.104 V250 (LAN_MGMT)

Autres equipements

Port MAC VLAN Equipement
10 fc:3f:db:ae:90:61 V1 Equipement (meme OUI que TRUNK_RESP_PROD)
37 00:0b:84:0c:cf:fe V11 Badgeuse Sas (LAN_VISITEUR)
40 30:e1:71:ba:fd:63 V1 Equipement

Ports libres

Ports sans activite MAC : 1, 4, 5, 7, 16, 18, 19, 21, 22, 24, 25, 26, 27, 28, 30, 34, 36, 41, 42, 44, 45, 46, 47, 48 — 24 ports disponibles.

Trunks

Trunk Direction Destination Remarque
FortiLink upstream Vers BAIE_ADMINISTRATION Trunk-id 0 (vu cote aval) Lien FortiLink principal
FortiLink downstream Vers BAIE_BUREAU_24 Trunk-id 0 Cascade FortiLink
FortiLink downstream Vers BUR_QUALITE_8P Trunk-id 0 Cascade FortiLink

Dependances

Upstream — BAIE_BUREAU_48POE depend de :

Composant Impact si absent
BAIE_ADMINISTRATION (FortiSwitch S124E) Perte du lien FortiLink — switch isole
FortiGate-60F Perte du management FortiLink
Alimentation electrique bureaux Arret complet du switch et de tous les equipements PoE

Downstream — Depend de BAIE_BUREAU_48POE :

Composant Nature Impact si perte
BAIE_BUREAU_24 FortiLink cascade Perte SBC 3CX + 3 equipements bureau
BUR_QUALITE_8P FortiLink cascade Perte bureau qualite (2 Yealink)
18 telephones Yealink PoE + VLAN 50 Perte telephonie bureaux
3 FortiAP PoE + management Perte WiFi bureaux (visiteurs + internes)
Badgeuse Sas Port 37 Perte du systeme de badgeage

Vue globale

Pour la carte complete des dependances : voir carte-dependances-vonnas

Reseau

Adresse IP

Interface Adresse Remarque
FortiLink management 10.255.1.6 Adresse attribuee par le FortiGate via FortiLink

VLANs transportes

VLAN Nom Usage sur ce switch
V1 LAN_ADMIN Postes bureaux (passthrough derriere Yealink)
V11 LAN_VISITEUR Badgeuse (port37), clients WiFi visiteurs
V50 LAN_VOIP Telephones Yealink (18 ports)
V250 LAN_MGMT FortiAP (ports 14, 15, 17)

Sauvegarde

Champ Valeur
Methode Configuration stockee sur le FortiGate via FortiLink
Frequence Temps reel (synchronisation FortiLink permanente)
RPO ~0 (synchronisation continue)
Statut OK

Aucun backup autonome

Le FortiSwitch ne stocke pas sa propre configuration de maniere independante. Toute la config est poussee par le FortiGate via FortiLink. Attention : la configuration du FortiGate lui-meme n'est pas sauvegardee automatiquement (voir FortiGate-60F).

Restauration

A REDIGER

Aucune fiche reflexe n'existe pour cet equipement. Procedure de restauration a creer par Sentinel (A7).

Informations connues

  • Les FortiSwitch sont geres via FortiLink depuis le FortiGate-60F
  • En cas de remplacement : connecter le nouveau switch, il sera auto-provisionne par FortiLink
  • Configuration stockee sur le FortiGate (pas sur le switch lui-meme)
  • Commande de verification : execute switch-controller get-conn-status

Contact support

Entite Contact Remarque
Fortinet (constructeur) A completer Support materiel et logiciel FortiSwitchOS
ALLEO (infogerant) A completer Gestion quotidienne via FortiGate, monitoring FortiAnalyzer

Supervision

Outil Type Couverture Remarque
FortiLink Monitoring integre Etat ports, VLANs, PoE Via interface FortiGate (Switch Controller)
FortiAnalyzer Logs, reporting Logs via FortiGate (indirect) Gere par prestataire externe (ALLEO)

Supervision partielle

Pas de metriques bande passante par port. Les alertes sont gerees par le prestataire — seuils non communiques.

Historique

Date Evenement Auteur
2026-02-17 Creation de la fiche equipement A2-Cataloger
— A completer : date de mise en service —
— A completer : historique firmware —

Sources

Document Informations extraites
FortiGate-60F Table FortiLink, topologie, IPs, firmware
infrastructure-vonnas-synthese S/N, modele, ports actifs, FortiAP, telephonie
cablage-brassage-vonnas Detail port-par-port, MACs Yealink, FortiAP, badgeuse
topologie-reseau-vonnas Position dans l'arbre FortiLink
documentation-supervision-vonnas Couverture supervision
carte-dependances-vonnas Dependances inter-systemes
