BAIE_BUREAU_24

Criticite C2

Switch bureaux — heberge le SBC 3CX (passerelle VoIP) et 3 equipements de bureau. Usage tres faible (4/24 ports = 17%). Forte capacite disponible.

Identite

Champ Valeur
Nom BAIE_BUREAU_24

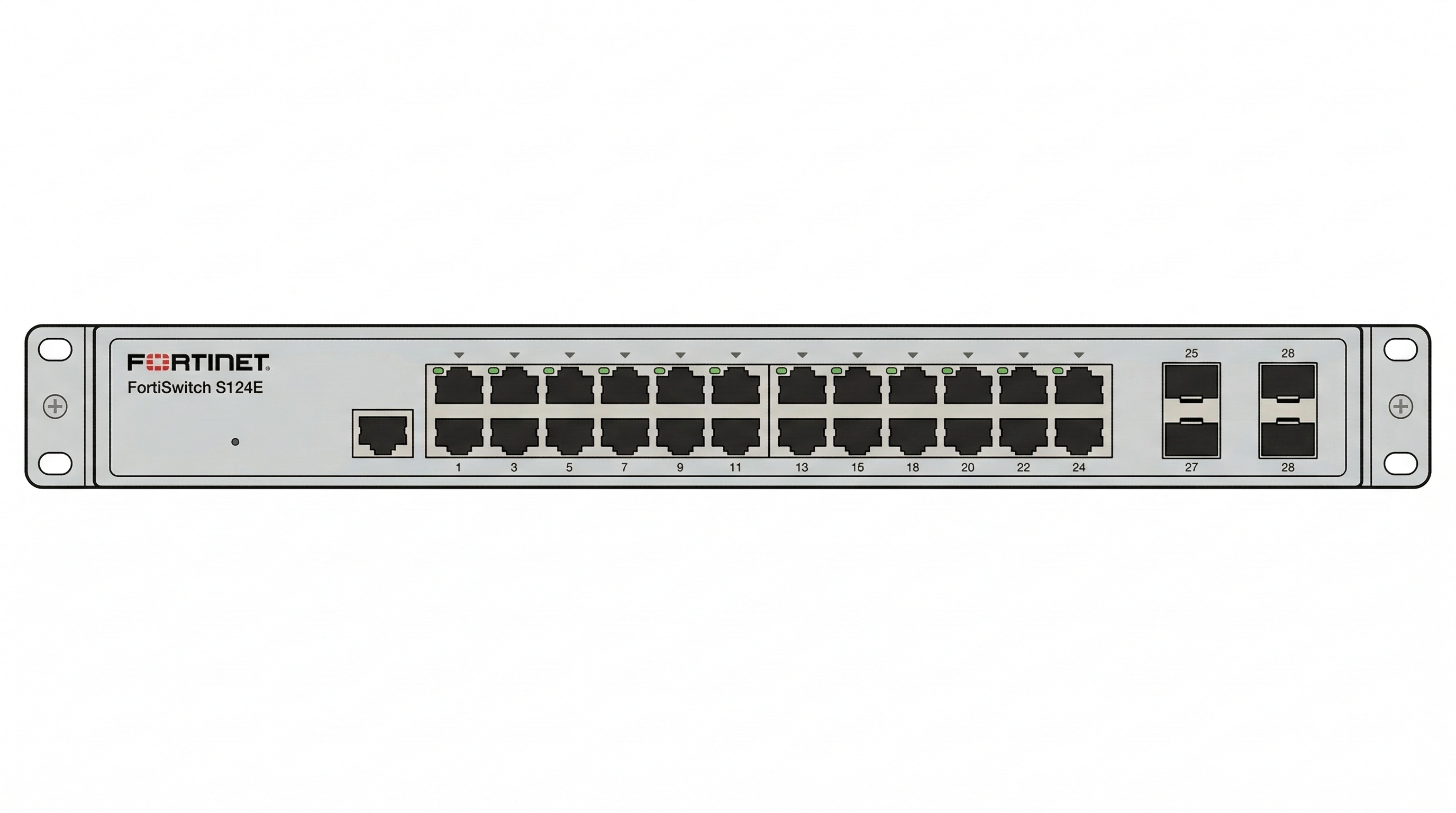

Modele Fortinet FortiSwitch S124F
S/N S124FNTF23012083
OS FortiSwitchOS
Firmware v7.2.4
IP FortiLink 10.255.1.4
Ports 24 cuivre + 4 SFP (28 total)
Ports occupes 4/24 cuivre (17%)
Emplacement Bureaux
Criticite C2
Statut Actif

Credentials

Gestion centralisee

Ce switch est entierement gere via FortiLink depuis le FortiGate-60F. Il n'a pas de credentials propres accessibles directement. Pour l'administration, utiliser l'interface du FortiGate.

Acces Reference
FortiGate GUI https://10.1.250.254 — voir credentials FortiGate-60F
FortiGate CLI Console serie ou SSH vers FortiGate
FortiGate 60F (controller)
└── FortiLink
    └── BAIE_ADMINISTRATION (S124E, 10.255.1.3) ── coeur bureaux
        ├── BAIE_BUREAU_48POE (S148F-FPOE, 10.255.1.6) ── bureaux PoE
        │   ├── **BAIE_BUREAU_24 (S124F, 10.255.1.4)** ── bureaux  <-- ICI
        │   └── BUR_QUALITE_8P (S108F-POE, 10.255.1.5)
        └── BAIE_INDUS (S108F, 10.255.1.2)
  • Upstream : connecte a BAIE_BUREAU_48POE via FortiLink (cascade niveau 3)
  • Downstream : aucun switch en aval

Affectation des ports

Ports actifs

Port VLAN Statut MAC Equipement
6 V110 (LAN_INDUS_GEST) Configure, 0 MAC — Inactif
11 _default + quarantine UP 00:17:55:eb:55:4a Equipement bureau
12 _default + quarantine UP 14:a7:8b:b3:f7:82 Equipement bureau
13 _default + quarantine UP 14:a7:8b:23:17:2b Equipement bureau (meme OUI que port12)
22 V50 (LAN_VOIP) UP 80:ee:73:f8:fd:90 SBC 3CX / Passerelle VoIP

Ports libres

20 ports cuivre + 4 SFP disponibles. Switch quasi-vierge avec forte capacite d'extension.

Trunks

Trunk Direction Destination Remarque
FortiLink upstream Vers BAIE_BUREAU_48POE Trunk-id 0 (vu cote aval) Lien FortiLink principal

Aucun trunk de donnees configure sur ce switch.

Dependances

Upstream — BAIE_BUREAU_24 depend de :

Composant Impact si absent
BAIE_BUREAU_48POE (FortiSwitch S148F-FPOE) Perte du lien FortiLink — switch isole
BAIE_ADMINISTRATION (FortiSwitch S124E) Idem (cascade)
FortiGate-60F Perte du management FortiLink
Alimentation electrique bureaux Arret complet du switch

Downstream — Depend de BAIE_BUREAU_24 :

Composant Nature Impact si perte
SBC 3CX (port22) Passerelle VoIP VLAN 50 Perte de la telephonie VoIP pour tout le site
3 equipements bureau (port11, 12, 13) Acces reseau Perte de connectivite pour ces postes

SBC 3CX

Le SBC (Session Border Controller) 3CX est la passerelle entre le reseau VoIP interne (VLAN 50) et la telephonie. Sa perte coupe la telephonie meme si les telephones Yealink restent connectes sur BAIE_BUREAU_48POE.

Vue globale

Pour la carte complete des dependances : voir carte-dependances-vonnas

Reseau

Adresse IP

Interface Adresse Remarque
FortiLink management 10.255.1.4 Adresse attribuee par le FortiGate via FortiLink

VLANs transportes

VLAN Nom Usage sur ce switch
V1 LAN_ADMIN (_default) Postes bureaux (port11, 12, 13)
V50 LAN_VOIP SBC 3CX (port22)
V110 LAN_INDUS_GEST Configure sur port6 (inactif)

Sauvegarde

Champ Valeur
Methode Configuration stockee sur le FortiGate via FortiLink
Frequence Temps reel (synchronisation FortiLink permanente)
RPO ~0 (synchronisation continue)
Statut OK

Aucun backup autonome

Le FortiSwitch ne stocke pas sa propre configuration de maniere independante. Toute la config est poussee par le FortiGate via FortiLink. Attention : la configuration du FortiGate lui-meme n'est pas sauvegardee automatiquement (voir FortiGate-60F).

Restauration

A REDIGER

Aucune fiche reflexe n'existe pour cet equipement. Procedure de restauration a creer par Sentinel (A7).

Informations connues

  • Les FortiSwitch sont geres via FortiLink depuis le FortiGate-60F
  • En cas de remplacement : connecter le nouveau switch, il sera auto-provisionne par FortiLink
  • Configuration stockee sur le FortiGate (pas sur le switch lui-meme)
  • Commande de verification : execute switch-controller get-conn-status

Contact support

Entite Contact Remarque
Fortinet (constructeur) A completer Support materiel et logiciel FortiSwitchOS
ALLEO (infogerant) A completer Gestion quotidienne via FortiGate, monitoring FortiAnalyzer

Supervision

Outil Type Couverture Remarque
FortiLink Monitoring integre Etat ports, VLANs Via interface FortiGate (Switch Controller)
FortiAnalyzer Logs, reporting Logs via FortiGate (indirect) Gere par prestataire externe (ALLEO)

Supervision partielle

Pas de metriques bande passante par port. Les alertes sont gerees par le prestataire — seuils non communiques.

Historique

Date Evenement Auteur
2026-02-17 Creation de la fiche equipement A2-Cataloger
— A completer : date de mise en service —
— A completer : historique firmware —

Sources

Document Informations extraites
FortiGate-60F Table FortiLink, topologie, IPs, firmware
infrastructure-vonnas-synthese S/N, modele, ports actifs, SBC 3CX
cablage-brassage-vonnas Detail port-par-port, MACs, VLANs
topologie-reseau-vonnas Position dans l'arbre FortiLink
documentation-supervision-vonnas Couverture supervision
carte-dependances-vonnas Dependances inter-systemes

Voir aussi

Fiche equipement generee le 2026-02-17 | A2-Cataloger | Pas de fiche reflexe
